ATSRS 45

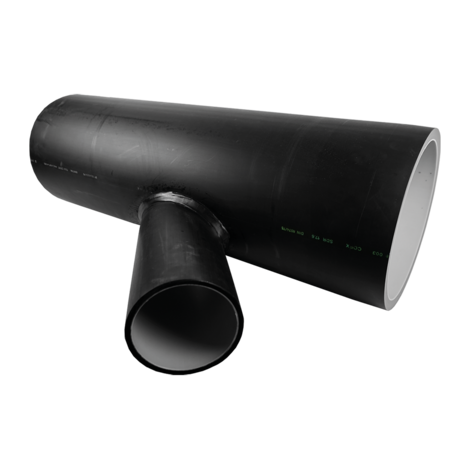

Unequal branch 45° with off-center outlet (spigot fitting)

Unequal branch 45° with off-center outlet, SDR 17 (spigot fitting) ATSRS 45

HD-PE fitting with off-center outlet for processing without holding devices with FRIAFIT couplers AM.
Black pipe colour with bright inner surface
When ordering, please specify the required outlet side (right/left) in flow direction.

Go back Data sheet

PE 100

Maximum permissible test pressure 0.5 bar according to DIN EN 1610

in flow direction right

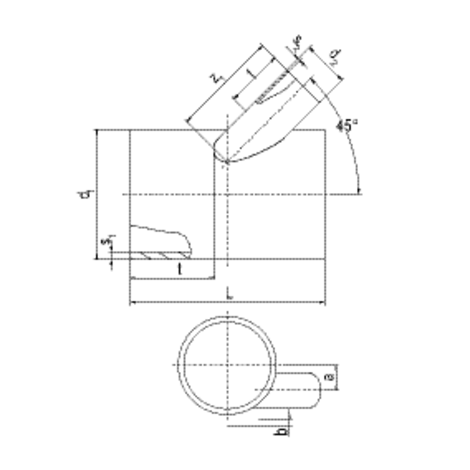

Reference	d₁	d₂	a	b	s₁	product.detail.attribute.s1_klein	s₂	t	z₁	Weight [kg]	BX
682301	315	160	50	30	17,9	17,9	9,1	200	320	13,400	1
682302	315	225	20	25	17,9	17,9	12,8	200	320	17,000	1
682303	355	160	68	30	20,1	20,1	9,1	200	335	16,600	1
682304	355	225	40	25	20,1	20,1	12,8	200	335	20,900	1
682305	450	160	115	30	25,5	25,5	9,1	200	370	26,600	1
682306	450	225	87	25	25,5	25,5	12,8	200	370	32,300	1
682307	560	160	170	30	31,7	31,7	9,1	200	410	39,900	1
682308	560	225	142	25	31,7	31,7	12,8	200	410	47,600	1
682309	630	160	205	30	35,7	35,7	9,1	200	440	49,900	1
682310	630	225	177	25	35,7	35,7	12,8	200	440	59,100	1

PE 100

Maximum permissible test pressure 0.5 bar according to DIN EN 1610

in flow direction left

Reference	d₁	d₂	a	b	s₁	product.detail.attribute.s1_klein	s₂	t	z₁	Weight [kg]	BX
682311	315	160	50	30	17,9	17,9	9,1	200	320	13,400	1
682312	315	225	20	25	17,9	17,9	12,8	200	320	17,400	1
682313	355	160	68	30	20,1	20,1	9,1	200	335	16,600	1
682314	355	225	40	25	20,1	20,1	12,8	200	335	20,900	1
682315	450	160	115	30	25,5	25,5	9,1	200	370	26,600	1
682316	450	225	87	25	25,5	25,5	12,8	200	370	32,300	1
682317	560	160	170	30	31,7	31,7	9,1	200	410	39,900	1
682318	560	225	142	25	31,7	31,7	12,8	200	410	47,600	1
682319	630	160	205	30	35,7	35,7	9,1	200	440	49,900	1
682320	630	225	177	25	35,7	35,7	12,8	200	440	59,100	1
