RDE SDR11 - Concentric reducer
Concentric reducer, long spigot for butt welding SDR 11 - S5.
Series of short and long fittings designed for conveying fluids under pressure for butt welding and electrofusion applications.

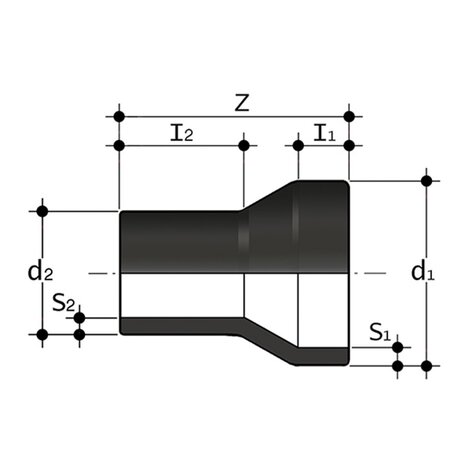

Reference | Z |
---|---|
RDE11025020 | 90 |
RDE11032020 | 101 |
RDE11032025 | 100 |
RDE11040020 | 102 |
RDE11040025 | 104 |
RDE11040032 | 105 |
RDE-SDR11 | 132 |
RDE11050032 | 132 |
RDE11050040 | 134 |
RDE11063032 | 144 |
RDE11063040 | 147 |
RDE11063050 | 152 |
RDE11075050 | 155 |
RDE11075063 | 171 |
RDE11090050 | 174 |
RDE11090063 | 182 |
RDE11090075 | 180 |
RDE11110063 | 185 |
RDE11110075 | 185 |
RDE11110090 | 186 |
RDE11125063 | 200 |
RDE11125090 | 202 |
RDE11125110 | 200 |
RDE11140090 | 237 |
RDE11140110 | 230 |
RDE11140125 | 235 |
RDE11160090 | 254 |
RDE11160110 | 254 |
RDE11160125 | 254 |
RDE11160140 | 254 |
RDE11180125 | 245 |
RDE11180160 | 279 |
RDE11200160 | 277 |
RDE11225160 | 295 |
RDE11225180 | 285 |
RDE11250160 | 308 |
RDE11250180 | 316 |
RDE11250200 | 324 |
RDE11250225 | 330 |
RDE11280200 | 345 |
RDE11280225 | 335 |
RDE11280250 | 340 |
RDE11315200 | 380 |
RDE11315225 | 365 |
RDE11315250 | 365 |
RDE11315280 | 365 |
RDE11355250 | 390 |
RDE11355280 | 390 |
RDE11355315 | 390 |
RDE11400280 | 415 |
RDE11400315 | 415 |
RDE11400355 | 420 |
RDE11450280 | 390 |
RDE11450315 | 390 |
RDE11450355 | 400 |
RDE11450400 | 400 |
RDE11500315 | 430 |
RDE11500355 | 430 |
RDE11500400 | 430 |
RDE11500450 | 430 |
RDE11560355 | 460 |
RDE11560400 | 470 |
RDE11560450 | 470 |
RDE11560500 | 470 |
RDE11630400 | 510 |
RDE11630450 | 510 |
RDE11630500 | 510 |
RDE11630560 | 520 |
* resale products
- Size range: d 12 ÷ d 800 (mm)
- Nominal pressure: SDR 17 (PN10) with water at 20 °C, SDR 11 (PN16) with water at 20 °C
- Temperature range: -40 °C ÷ 60 °C
- Coupling standards - Reference standards:
- Welding: EN ISO 15494. Can be coupled to pipes according to EN ISO 15494
- Flanging system: ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150
- Construction criteria: UNI EN ISO 15494
- Test methods and requirements: UNI EN ISO 15494
- Installation criteria: DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427- 3, ISO 4437-3
- Fitting material: PE-HD
- Seal material: EPDM, FKM
