RBE SDR11 - Concentric reducer

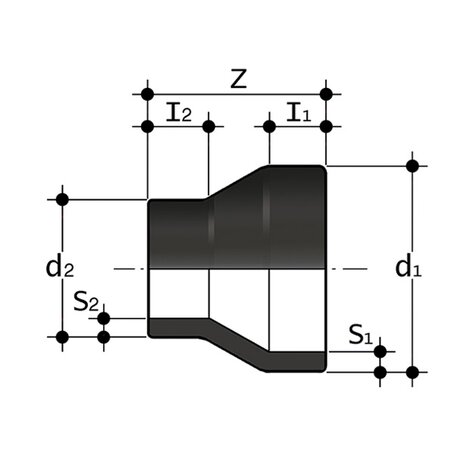

Concentric reducer, short spigot, for butt welding SDR 11 - S 5.
Series of short and long fittings designed for conveying fluids under pressure for butt welding and electrofusion applications.
Reference | Z |
---|---|
RBE11032025 | 68 |
RBE11040025 | 62 |
RBE11040032 | 62 |
RBE11050025 | 85 |
RBE11050032 | 70 |
RBE11050040 | 80 |
RBE11063032 | 65 |
RBE11063040 | 89 |
RBE11063050 | 87 |
RBE11075063 | 82 |
RBE11090063 | 80 |
RBE11090075 | 91 |
RBE11110063 | 97 |
RBE11110075 | 96 |
RBE11110090 | 97 |
RBE11125090 | 110 |
RBE11125110 | 100 |
RBE11140090 | 131 |
RBE11140110 | 120 |
RBE11140125 | 120 |
RBE11160090 | 141 |
RBE11160110 | 130 |
RBE11160125 | 122 |
RBE11180110 | 150 |
RBE11225160 | 160 |
RBE11225200 | 148 |
RBE11250160 | 177 |
RBE11280200 | 214 |
RBE11280225 | 210 |
RBE11280250 | 206 |
RBE11315225 | 237 |
RBE11315250 | 236 |
RBE11315280 | 231 |
RBE11355200 | 165 |
RBE11355225 | 140 |
RBE11355250 | 130 |
RBE11355280 | 120 |
RBE11355315 | 110 |
RBE11400225 | 160 |
RBE11400250 | 150 |
RBE11400280 | 140 |
RBE11400315 | 120 |
RBE11400355 | 110 |
RBE11450280 | 160 |
RBE11450315 | 140 |
RBE11450355 | 130 |
RBE11450400 | 120 |
RBE11500315 | 170 |
RBE11500355 | 150 |
RBE11500400 | 140 |
RBE11500450 | 120 |
RBE11560355 | 195 |
RBE11560400 | 160 |
RBE11560450 | 140 |
RBE11560500 | 130 |
RBE11630355 | 235 |
RBE11630400 | 190 |
RBE11630450 | 170 |
RBE11630500 | 150 |
RBE11630560 | 130 |
* resale products
- Size range: d 12 ÷ d 800 (mm)
- Nominal pressure: SDR 17 (PN10) with water at 20 °C, SDR 11 (PN16) with water at 20 °C
- Temperature range: -40 °C ÷ 60 °C
- Coupling standards - Reference standards:
- Welding: EN ISO 15494. Can be coupled to pipes according to EN ISO 15494
- Flanging system: ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150
- Construction criteria: UNI EN ISO 15494
- Test methods and requirements: UNI EN ISO 15494
- Installation criteria: DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427- 3, ISO 4437-3
- Fitting material: PE-HD
- Seal material: EPDM, FKM
